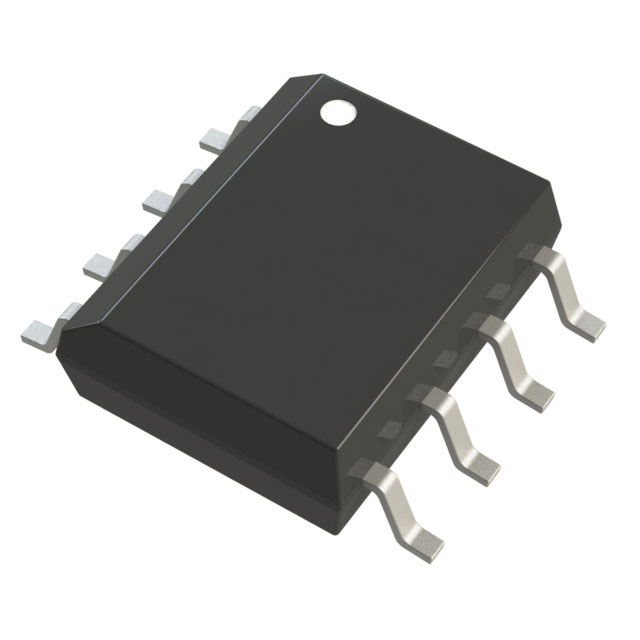

ACS725LLCTR-10AU-T電流傳感器 IC 是工業、汽車、商業和通信系統中交流或直流電流檢測的經濟而精確的解決方案。其小型封裝非常適合空間受限的應用，同時由于減少了電路板面積而節約了成本。

該器件由一個精確、低偏移、線性霍爾傳感器電路組成，銅傳導路徑位于芯片表面附近。流經銅傳導路徑的外加電流會產生磁場，該磁場由集成霍爾集成電路感應并轉換成比例電壓。對電流進行差分感應是為了抑制共模磁場，從而提高在磁噪聲環境中的精度。由于磁場非常接近霍爾傳感器，因此設備的固有精度得到了優化。低偏移、斬波器穩定的 BiCMOS 霍爾集成電路可提供精確的比例電壓，該集成電路在封裝后經過編程以確保精度。當增大的電流流經初級銅傳導路徑（從引腳 1 和 2 到引腳 3 和 4）時，該器件的輸出具有正斜率。該傳導路徑的內阻典型值為 1.2 mΩ，因此功率損耗較低。

典型應用包括電機控制、負載檢測和管理、開關模式電源和過流故障保護。

產品屬性

用于測量： DC

傳感器類型： 霍爾效應，差分

電流 - 檢測： 10A

通道數： 1

輸出： 比率，電壓

靈敏度： 264mV/A

頻率： DC ~ 120kHz

線性度： ±1.5%

精度： ±0.9%

電壓 - 供電： 3V ~ 3.6V

響應時間： 4μs

電流 - 供電（最大值）： 14mA

工作溫度： -40°C ~ 150°C

等級： 汽車級

資質： AEC-Q100

極化： 單向

安裝類型： 表面貼裝型

封裝/外殼： 8-SOIC（0.154"，3.90mm 寬）

供應商器件封裝： 8-SOIC
