TPS543B25TRASR是一款高效率 18V、25A 同步降壓轉換器，采用內部補償?shù)亩l高級電流模式 (ACM) 控制架構，可在處于 FCCM 模式長期運行的同時，產生 0.5V 至 7V 的輸出電壓。該器件可提供高效率，且運行時的開關頻率高達 2.2MHz，使得該器件適用于需要小巧解決方案尺寸的設計。固定頻率控制器可以在 500kHz 至 2.2MHz 范圍內運行，并且可以通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、雙線遙感、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、可調 UVLO（通過 EN 引腳實現）以及全套故障保護。

特性

? 集成 6.5mΩ 和 2mΩ MOSFET

? 輸入電壓范圍為 4V 至 18V

? 固定頻率、內部補償、高級電流模式 (ACM) 控制

? 0.5V 至 7V 輸出電壓范圍

? 真差分遙感放大器 (RSA)

? 三種可選的 PWM 斜坡選項，可優化控制環路性能

? 五種可選的開關頻率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz

? 與一個外部時鐘同步

? 0.5V，整個溫度范圍內的電壓基準精度為 ±0.5%

? 1ms、2ms、4ms 和 8ms 可選軟啟動時間

? 單調啟動至預偏置輸出

? 可選的電流限制，支持 25A 和 20A 運行

? 具有可調節輸入欠壓鎖定功能的使能端

? 電源正常輸出監視器

? 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護

? –40°C 至 150°C 的工作結溫范圍

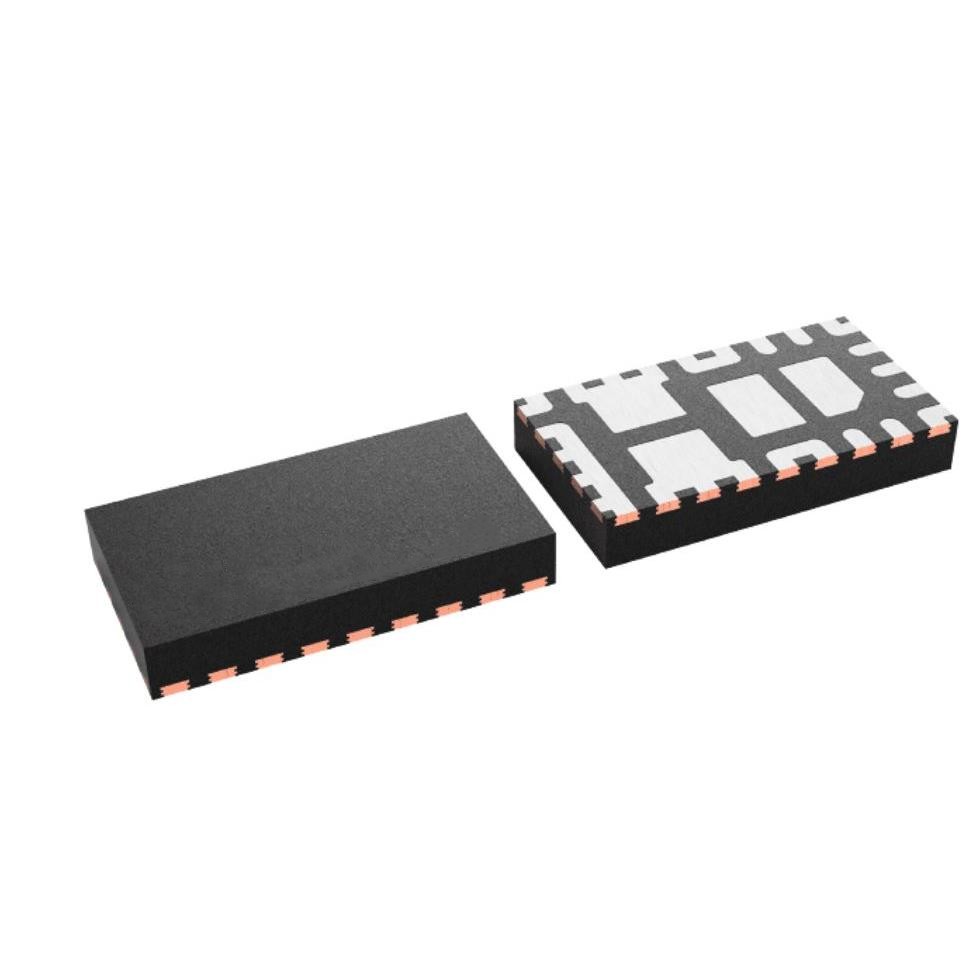

? 2.5mm × 4.5mm，17 引腳 WQFN-HR 封裝，間距為 0.5mm

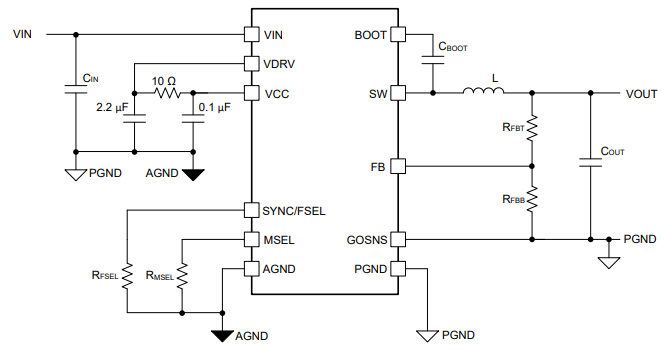

簡化版應用

應用

? 無線和有線通信基礎設施設備

? 光纖網絡

? 測試和測量

? 醫療和保健
