LTC2335CLX-16是一款 16 位、低噪聲、8 通道多路復用逐次逼近型寄存器 (SAR) ADC，其具有差分、寬共模范圍輸入。該 SoftSpan? ADC 采用一個 5V 低電壓電源、靈活的高電壓電源，并使用內部基準和緩沖器，其可按 “逐個轉換” 的方式進行配置，以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信號?；蛘撸部梢园言?ADC 設置為循環通過一系列的通道和范圍，并不需要進一步的用戶干預。

LTC2335CLX-16 模擬輸入的寬輸入共模范圍和 118dB CMRR 使得該 ADC 能夠直接對多種信號進行數字處理，從而簡化了信號鏈路設計。這種輸入信號靈活性，再加上 ±1LSB INL、無漏失碼 (在 16 位) 和 94.4dB SNR，使 LTC2335-16 非常適合于許多要求寬動態范圍的高電壓應用。

LTC2335CLX-16 支持引腳可選的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。

特性

1Msps 吞吐速率

±1LSB INL (最大值)

保證 16 位，無漏失碼

差分、寬共模范圍輸入

具 SoftSpan 輸入范圍的 8 通道多路復用器：

±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V

±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V

94.4dB 單轉換 SNR (典型值)

在 fIN = 2kHz 時 THD 的典型值為–109dB

118dB CMRR，125dB 有源串?dāng)_ (典型值)

軌至軌輸入過驅動容限

具無延遲控制功能的可編程排序器

保證運作至 125℃

集成型基準和緩沖器 (4.096V)

SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O

無流水線延遲，無周期延遲

180mW 功率耗散 (典型值)

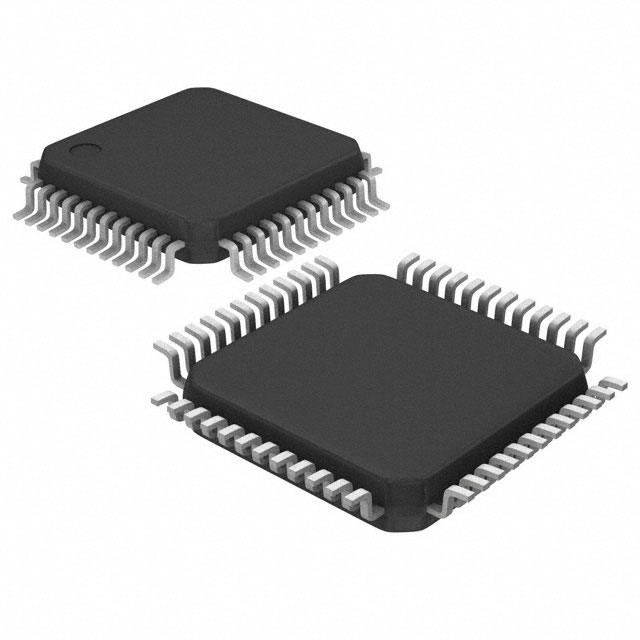

48 引腳 (7mm x 7mm) LQFP 封裝

應用

可編程邏輯控制器

工業過程控制

電源線監察

測試和測量
