深圳市明佳達電子有限公司供應、回收（ADI）ADIN2111BCPZ、ADIN2111CCPZ 集成10BASE-T1L PHY的雙端口以太網交換機。
器件說明：
ADIN2111是一款低功耗、低復雜度、雙以太網端口交換機，它集成了10BASE-T1L PHY和一個串行外設接口(SPI)端口。該器件使用低功率受限節點，面向工業以太網應用且符合IEEE? 802.3cg-2019?以太網標準，適用于長距離10 Mbps單對以太網(SPE)。該交換機（直通或存儲并轉發）支持兩個以太網端口和SPI主機端口之間的多種布線配置，為線形、菊花鏈或環形網絡拓?fù)涮峁╈`活的解決方案。
ADIN2111支持高達1700米的電纜延伸范圍，具有77 mW的超低功耗。兩個PHY內核支持IEEE 802.3cg標準中定義的1.0 V p-p工作模式和2.4 V p-p工作模式，可采用1.8 V或3.3 V單電源軌供電。ADIN2111可用于非托管配置，在此配置下，器件可自動轉發兩個以太網端口之間的流量。

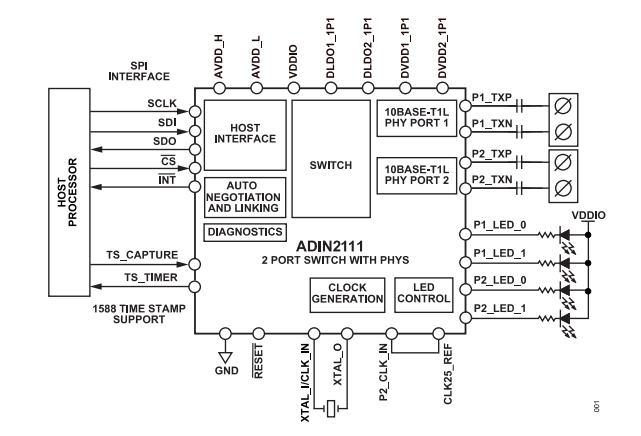

該器件集成了交換機、兩個具有介質訪問控制(MAC)接口的以太網物理層(PHY)內核以及所有相關的模擬電路、輸入和輸出時鐘緩沖器件。該器件還包括內部緩沖隊列、SPI和子系統寄存器，以及用來管理復位和時鐘控制及硬件引腳配置的控制邏輯。
ADIN2111集成電壓電源監控電路和上電復位(POR)電路，可提高系統級魯棒性。用于與主機通信的4線式SPI可配置為OPEN Alliance SPI或通用SPI。兩種模式均支持可選數據保護或循環冗余校驗(CRC)。
應用：
? 樓宇自動化和消防安全
? 工廠自動化
? 狀態監控和機器連接
ADIN2111BCPZ（85°C）器件規格：
協議：以太網
功能：開關
接口：串行，SPI
標準：IEEE 802.3，10 Base-T PHY
電壓 - 供電：1.71V ~ 3.46V，3.13V ~ 3.46V
電流 - 供電：65mA
工作溫度：-40°C ~ 85°C（TA）

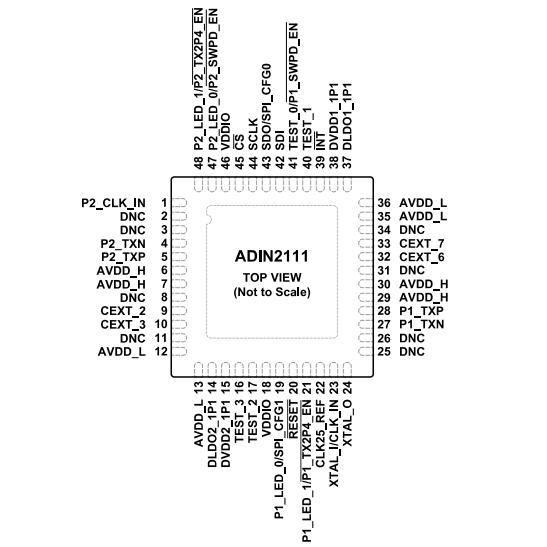

封裝/外殼：48-WFQFN 裸露焊盤，CSP
供應商器件封裝：48-LFCSP（7x7）
ADIN2111CCPZ（105°C）技術參數：
協議：以太網
功能：開關
接口：串行，SPI
標準：IEEE 802.3，10 Base-T PHY
電壓 - 供電：1.71V ~ 3.46V，3.13V ~ 3.46V
電流 - 供電：65mA
工作溫度：-40°C ~ 105°C（TA）
封裝/外殼：48-WFQFN 裸露焊盤，CSP
供應商器件封裝：48-LFCSP（7x7）
