深圳市明佳達電子有限公司供應且回收安森美NCP1342DADBDGD1R2G準諧振反激式控制器 反激 拓?fù)?500kHz 9SOIC。
產品簡介
NCP1342是一款高度集成的準諧振反激式控制器，適用于設計高性能離線電源轉換器。該器件具有集成的有源X2電容放電功能，可實現低于30 MW的空載功耗。
NCP1342具有專有的谷值鎖定電路，確保穩定的谷值切換。該系統向下工作到第6個波谷，并轉換到頻率折返模式，以降低開關損耗。隨著負載進一步降低，NCP1342進入Quiet?Skip模式，以管理功率傳輸，同時將噪聲降至最低。
為了確保高頻設計的輕負載性能，NCP1342集成了快速頻率折返和最小峰值電流調制，以快速降低開關頻率。為了幫助確保轉換器的耐用性，NCP1342實現了多個關鍵保護功能，例如內部掉電檢測、非耗散過功率保護（OPP）（無論輸入電壓如何，均可提供恒定的最大輸出功率）、通過專用引腳提供的鎖存過壓和NTC?就緒過溫保護，以及線路移除檢測功能（用于在移除交流線路時對X2電容進行安全放電）。
特點
?集成高壓?jiǎn)?dòng)電路，具有掉電檢測功能
?集成X2電容器放電能力
?寬VCC范圍：9 V至28 V
?28 V VCC過壓保護
?繞組短路或飽和檢測的異常過流故障保護
?內部溫度關閉
?谷值開關操作，谷值鎖定，實現無噪聲操作
?頻率折返，最小頻率箝位為25 kHz，可提高輕負載下的效率
?快速折頻，可在輕負載時快速降低開關頻率
?SKIP模式采用Quiet?SKIP技術，可在輕負載期間實現最高性能
?最大限度降低電流消耗，空載功率低于30 MW
?降低EMI特征的頻率抖動
?基于閉鎖或自動恢復定時器的過載保護
?可調過功率保護（OPP）
?可調最大頻率箝位
?FAULT引腳適用于嚴重故障條件，NTC兼容OTP
?4 ms軟啟動定時器
NCP1342DADBDGD1R2G器件應用電路

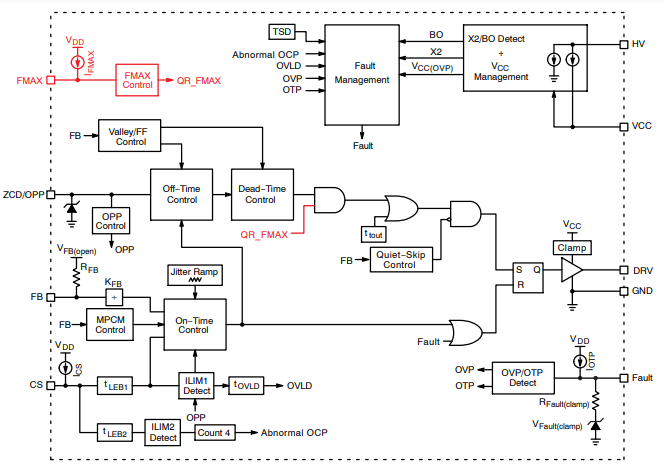

NCP1342器件框圖
