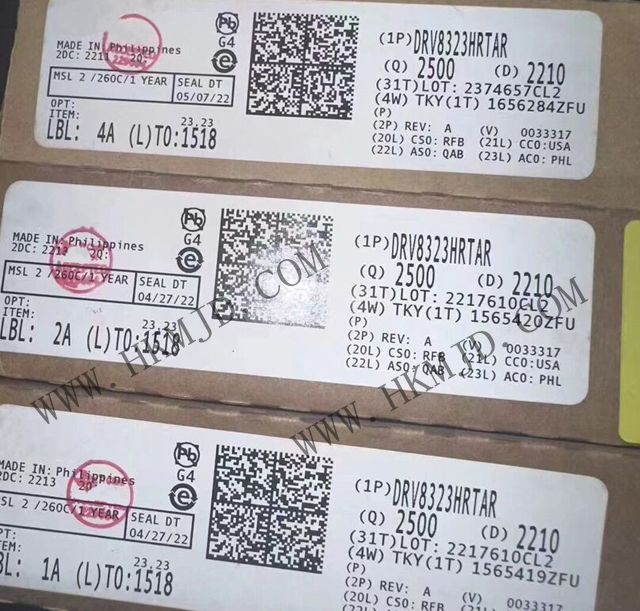

明佳達電子有限公司出售全新原裝TI 電機驅動器 DRV8323HRTAR 具有電流分流放大器的最大 65V 三相智能柵極驅動器，質量保證，歡迎致電！?。∑骷攀鯠RV8323HRTAR器件是適用于三相應用的集成式柵極驅動器。這些器件具有三個半橋柵極驅動器，每個驅動器都能夠驅動高側和低側…
明佳達電子有限公司出售全新原裝TI 電機驅動器 DRV8323HRTAR 具有電流分流放大器的最大 65V 三相智能柵極驅動器，質量保證，歡迎致電?。。?/span>
器件概述
DRV8323HRTAR器件是適用于三相應用的集成式柵極驅動器。這些器件具有三個半橋柵極驅動器，每個驅動器都能夠驅動高側和低側 N 溝道功率 MOSFET。DRV832x 使用集成電荷泵為高側 MOSFET 生成合適的柵極驅動電壓，并使用線性穩壓器為低側 MOSFET 生成合適的柵極驅動電壓。此智能柵極驅動架構支持高達 1A 的峰值柵極驅動拉電流和 2A 的峰值柵極驅動灌電流。
特性
? 三個半橋柵極驅動器
– 可驅動 3 個高側和 3 個低側 N 溝道 MOSFET (NMOS)
? 智能柵極驅動架構
– 可調轉換率控制
– 10mA 至 1A 峰值拉電流
– 20mA 至 2A 峰值灌電流
? 集成柵極驅動器電源
– 支持 100% PWM 占空比
– 高側電荷泵
– 低側線性穩壓器
? 6V 至 60V 工作電壓范圍
? 可選集成式降壓穩壓器
– LMR16006X SIMPLE SWITCHER?
– 4V 至 60V 工作電壓范圍
– 0.8V 至 60V、600mA 輸出能力
? 三個可選集成式電流檢測放大器 (CSA)
– 可調增益（5、10、20、40 V/V）
– 雙向或單向支持
? 提供有 SPI 和硬件接口
? 6x、3x、1x 和獨立的 PWM 模式
? 支持 1.8V、3.3V 和 5V 邏輯輸入
? 低功耗睡眠模式 (12μA)
? 3.3V、30mA 線性穩壓器
? 緊湊型 QFN 封裝和尺寸
? 采用電源塊的高效系統設計
? 集成式保護 特性
– VM 欠壓閉鎖 (UVLO)
– 電荷泵欠壓 (CPUV)
– MOSFET 過流保護 (OCP)
– 柵極驅動器故障 (GDF)
– 熱警告和熱關斷 (OTW/OTSD)
– 故障狀態指示器 (nFAULT)
應用
? 無刷直流 (BLDC) 電機模塊和 PMSM
? 風扇、泵和伺服驅動器
? 電動自行車、電動踏板車和電動汽車
? 無線園藝工具和電動工具、割草機
? 無線真空吸塵器
? 無人機、機器人和遙控玩具
? 工業和物流機器人
