深圳市明佳達電子有限公司（回收、供應）LTM8056MPY 58VIN、降壓-升壓型 μModule?(微型模塊) 穩壓器。
簡介
LTM8056 是一款 58VIN、降壓-升壓型 μModule?(微型模塊) 穩壓器。封裝中內置了開關控制器、電源開關、電感器和支持組件。僅需采用一個用于設定開關頻率的電阻器、一個負責設定輸出電壓的電阻分壓器以及輸出和輸入電容器便可實現完整的設計。只需少量組件即可實現諸如輸入和輸出平均電流調節等其他功能。LTM8056 可在一個 5V 至 58V 的輸入電壓范圍內運作，并能夠在 1.2V 至 48V 之間調節輸出電壓。SYNC 輸入和 CLKOUT 輸出可實現簡易同步。
LTM8056 采用緊湊型模壓樹脂球柵陣列 (BGA) 封裝，適合采用標準的表面貼裝設備來進行自動化裝配。LTM8056 采用 SnPb 或符合 RoHS 標準的端子涂層。

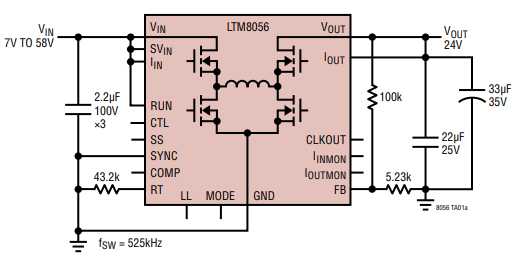

LTM8056MPY 典型應用電路圖：
特點
完整的降壓-升壓型開關模式電源
寬輸入電壓范圍：5V 至 58V
從 6VIN 產生 12V/1.7A 輸出
從 12VIN 產生 12V/3.4A 輸出
從 24VIN 產生 12V/5.4A 輸出
效率高達 96%
可調輸入和輸出平均電流限值
輸入和輸出電流監視器
可通過并聯以增加輸出電流
寬輸出電壓范圍：1.2V 至 48V
可選的開關頻率：100kHz 至 800kHz
可同步范圍：200kHz 至 700kHz
15mm x 15mm x 4.92mm BGA 封裝
目標應用
? 高功率電池供電式設備
? 工業控制
? 太陽能供電型電壓調節器
? 太陽能供電型電池充電
