概述
AD9837ACPZ是一款低功耗、可編程波形發生器,能夠產生正弦波、三角波和方波輸出。各種類型的檢測、致動和時域反射(TDR)應用都需要波形發生器。輸出頻率和相位可通過軟件進行編程,調整簡單。頻率寄存器為28位:時鐘速率為16 MHz時,AD9837ACPZ可以實現0.06 Hz的分辨率;而時鐘速率為5 MHz時,AD9837ACPZ則可以實現0.02 Hz的分辨率。
AD9837ACPZ通過一個3線串行接口寫入數據。該串行接口能夠以最高40 MHz的時鐘速率工作,并且與DSP和微控制器標準兼容。AD9837ACPZ采用2.3 V至5.5 V電源供電。
AD9837ACPZ具有關斷(SLEEP)功能。器件中不用的部分可以關斷,以將功耗降至低點。例如,在產生時鐘輸出時,可以關斷DAC。

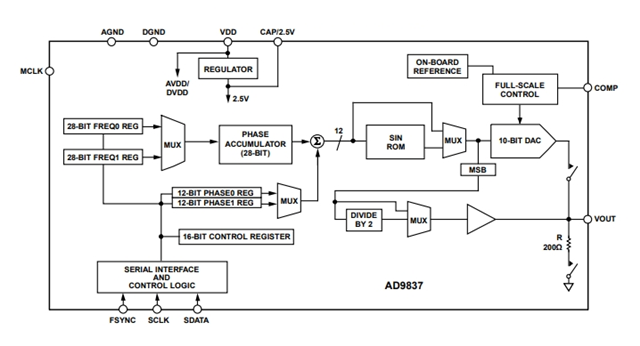

AD9837ACPZ 框圖
AD9837ACPZ具有以下主要特點:
數字可編程頻率和相位
功耗:8.5 mW(2.3 V時)
MCLK速率:16 MHz(B級),5 MHz(A級)
28位分辨率:0.06 Hz(16 MHz參考時鐘)
正弦波/三角波/方波輸出
2.3 V至5.5 V電源供電
三線式SPI接口
擴展溫度范圍:–40°C至+125°C
關斷選項
10引腳LFCSP封裝
AD9837ACPZ 核心應用場景
1、?信號發生器?:支持生成正弦波、三角波、方波,AD9837ACPZ適用于測試儀器、傳感器校準及實驗室設備中的基準信號源?。
2、?通信系統?:集成2FSK、PSK、QPSK等調制功能,AD9837ACPZ用于無線通信模塊、頻率調制設備及短距離數據傳輸系統?。
3、?醫療設備?:低功耗(典型8.5mW)和高精度特性(28位頻率分辨率),AD9837ACPZ適用于便攜式醫療監測儀、超聲探頭驅動等場景?。
4、?工業控制?:寬溫工作范圍(-40°C至+125°C),AD9837ACPZ應用于工業自動化中的傳感器信號生成、電機控制及阻抗頻譜分析儀?。
5、?電池供電設備?:AD9837ACPZ支持低功耗模式(靜態電流360μA),延長無人機、物聯網終端等電池供電設備的續航時間?。
