最新資訊LMX2491RTWR是一款具有斜坡/線性調頻生成功能的 6.4GHz 低噪聲 RF PLL，廣泛應用于各類靈活的斜坡功能，包括FSK、PSK和多達8段的可配置分段線性FM調制配置文件。LMX2491RTWR的特性-227dBc/Hz 標準化鎖相環 (PLL) 噪聲500MHz 至 6.4GHz 寬帶 PLL3.15V 至 5.25V 電荷泵 PLL…
LMX2491RTWR是一款具有斜坡/線性調頻生成功能的 6.4GHz 低噪聲 RF PLL，廣泛應用于各類靈活的斜坡功能，包括FSK、PSK和多達8段的可配置分段線性FM調制配置文件。
LMX2491RTWR的特性
-227dBc/Hz 標準化鎖相環 (PLL) 噪聲
500MHz 至 6.4GHz 寬帶 PLL
3.15V 至 5.25V 電荷泵 PLL 電源
多用途斜坡/超寬帶信號源生成功能
200MHz 最大相位檢測器頻率
頻移鍵控/相移鍵控 (FSK/PSK) 調制引腳
數字鎖檢測
3.3V 單電源供電
LMX2491 概述

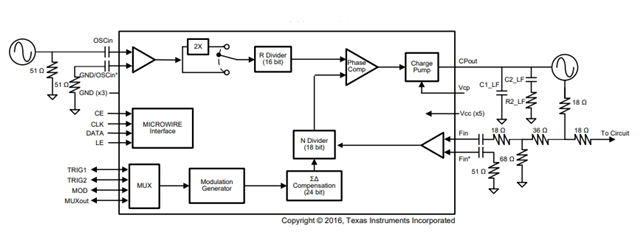

LMX2491RTWR器件是一款具有斜坡/線性調頻生成功能的低噪聲 6.4GHz 寬帶 Δ-Σ 分?jǐn)?shù) N PLL。它由一個相位頻率檢測器、可編程電荷泵以及適用于外部 VCO 的高頻輸入組成。LMX2491RTWR廣泛支持各類靈活的斜坡功能，包括 FSK、PSK 和多達 8 段的可配置分段線性 FM 調制配置文件。
LMX2491RTWR具有精密 PLL 分辨率和快速斜升功能，相位檢測器速率高達 200MHz。LMX2491RTWR允許讀回其任一寄存器。LMX2491 可由 3.3V 單電源供電運行。此外，該器件支持電壓高達 5.25V 的電荷泵，無需使用外部放大器即可提供相位噪聲性能得到改善的簡易解決方案。
技術規格
LMX2491RTWR的主要規格如下：
類型：頻率合成器（RF）
PLL：是
輸入：時鐘
輸出：時鐘
電路數：1
比率 - 輸入:輸出：2：1
差分 - 輸入:輸出：無/無
頻率 - 最大值：6.4GHz
分頻器/倍頻器：是/是
電壓 - 供電：3.15V ~ 3.45V
工作溫度：-40°C ~ 125°C
安裝類型：表面貼裝型
器件封裝：24-WQFN（4x5）
應用場景
LMX2491RTWR適用于多種應用場景，包括：
? 調頻連續波 (FMCW) 雷達
? 軍用雷達
? 微波回程
? 測試和測量
? 衛星通信
? 無線基礎設施
? 適用于高速模數轉換器/數模轉換器 (ADC/DAC) 的采樣時鐘
立即咨詢：歡迎通過訪問明佳達電子官網（m.dgsgyy07.cn）在線查詢LMX2491RTWR的庫存情況以及產品報價。
