ADI AD4684BCPZ：1 MSPS、4通道16位雙路同步采樣SAR ADC

來源：本站時間：2025-05-28瀏覽數：

AD4684BCPZ：1 MSPS、4通道16位雙路同步采樣SAR ADC該器件具有以下主要特性：16 位雙路同步采樣 SAR ADC單端模擬輸入4 通道，采用 2:1 多路復用器通道時序控制器模式吞吐速率：1 MSPSSNR（典型值）87.5 dB，VREF = 3.3 V（外部）93 dB，OSR_MODE = 1，OSR = 8，RES = 1，…

AD4684BCPZ：1 MSPS、4通道16位雙路同步采樣SAR ADC

該器件具有以下主要特性：

16 位雙路同步采樣 SAR ADC

單端模擬輸入

4 通道，采用 2:1 多路復用器

通道時序控制器模式

吞吐速率：1 MSPS

SNR（典型值）

87.5 dB，VREF = 3.3 V（外部）

93 dB，OSR_MODE = 1，OSR = 8，RES = 1，VREF = 2.5 V（內部）

片內過采樣功能

INL ±1.5 LSB（典型值）

分辨率提升功能

10 ppm/°C 時內部基準電壓源為 2.5 V（最大值）

報警功能

溫度范圍 ?40°C 至 +125°C

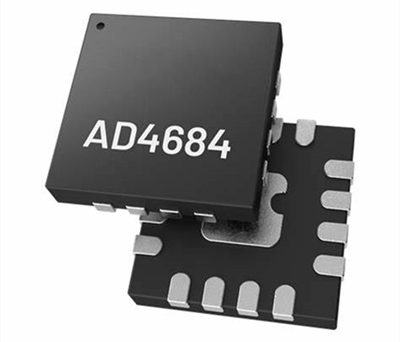

16 引腳 3 mm × 3 mm LFCSP


說明

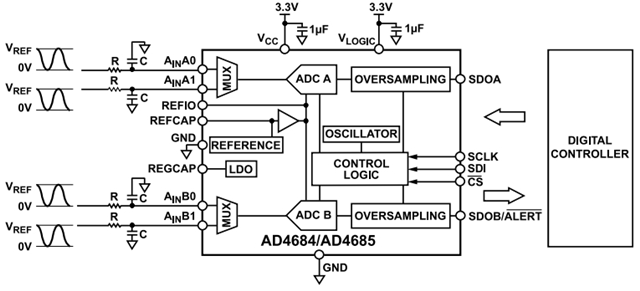

AD4684BCPZ是16位、引腳兼容的雙同步采樣、高速、低功耗、逐次逼近寄存器（SAR）和模數轉換器（ADC），其工作電源電壓為3.0 V至3.6 V，AD4684BCPZ的吞吐量為1 MSPS。模擬輸入類型是單端輸入，并在CS的下降沿進行采樣和轉換。

AD4684BCPZ具有片內時序控制器和集成式片內過采樣模塊，可改善低帶寬下的動態范圍并減少噪聲。AD4684BCPZ包含一個經過緩沖的內部 2.5 V 基準電壓源?；蛘撸梢允褂酶哌_(dá) 3.3 V 的外部基準電壓源。轉換過程和數據采集使用標準控制輸入，因而可與微處理器或數字信號處理器 (DSP) 連接。AD4684BCPZ使用單獨的邏輯電源，與1.8 V、2.5V和3.3 V接口兼容。

基本信息

型號：AD4684BCPZ

類型：模數轉換器 - ADC

位數：16

采樣率（每秒）：1M

輸入數：4

輸入類型：單端

數據接口：串行

配置：MUX-ADC

比率 - S/H:ADC：0：2

A/D 轉換器數：2

架構：SAR
