AD5726YRSZ-1500是（ADI）推出的四通道、12位、串行輸入、單極性/雙極性、電壓輸出DAC。以下是其核心特性
工作電壓：+5 V至±15 V
單極性或雙極性工作
積分非線性(INL)誤差：±1 LSB（最大值）；
微分非線性(DNL)誤差：±1 LSB（最大值）
在工作溫度范圍內保證單調性
雙緩沖輸入
通過LDAC同時更新
異步CLR清零至零電平或中間電平

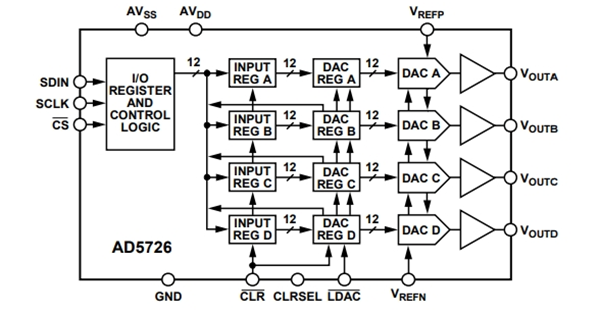

概述
AD5726YRSZ-1500是一款四通道、12位、串行輸入、電壓輸出數模轉換器(DAC)，采用iCMOS?工藝技術制造，可保證單調性，積分非線性(INL)誤差最大值為±1 LSB。
輸出電壓擺幅由兩個基準電壓輸入VREFP和VREFN設置。 當VREFN輸入設置為0 V且VREFP輸入設置為正電壓時，AD5726YRSZ-1500可提供單極性正輸出范圍。采用類似的配置，即VREFP為0 V且VREFP 輸入設置為0 V且VREFP輸入設置為正電壓時，AD5726YRSZ-1500可提供單極性正輸出范圍。采用類似的配置，即VREFP為0 V且VREFN為負電壓時，AD5726YRSZ-1500可提供單極性負輸出范圍。
雙極性輸出通過VREFP和VREFN均與非零電壓相連來配置。這種設置輸出電壓范圍的方法不依賴于溫度系數不同的內部與外部電阻，因此優于雙極性偏移方法。
AD5726YRSZ-1500采用串行接口，能夠以最高30 MHz的時鐘速率工作，并且與DSP和微控制器接口標準兼容。利用異步CLR功能，AD5726YRSZ-1500可將所有DAC寄存器清零至用戶可選的零電平或中間電平輸出。
AD5726YRSZ-1500采用20引腳SSOP封裝。它可以采用各種電源和基準電壓工作，電源電壓范圍為+5 V至±15 V單電源，基準電壓范圍為+2.5 V至±10 V。采用±15 V電源供電時，功耗低于240 mW；采用+5 V電源供電時，功耗僅為30 mW。該器件的工作溫度范圍為?40°C至+125°C。
性能參數
產品：AD5726YRSZ-1500
位數：12
數模轉換器數：4
建立時間：13μs（典型值）
輸出類型：Voltage - Buffered
差分輸出：無
數據接口：SPI，DSP
參考類型：外部
電壓 - 供電，模擬：±5V ~ 15V
電壓 - 供電，數字：5V ~ 15V
INL/DNL (LSB)：±1（最大），±1（最大）
架構：R-2R
工作溫度：-40°C ~ 125°C
封裝/外殼：20-SSOP
- 工業自動化
- 閉環伺服控制、過程控制
- 汽車測試與測量
- 可編程邏輯控制器
