ADUM342E0WBRQZ 基于 ADI 公司 iCoupler? 技術的四通道數字隔離器

來源：本站時間：2024-11-26瀏覽數：

ADuM342E 數據通道是獨立的，具有多種配置，耐受電壓額定值為 5.7kV RMS。

ADUM342E0WBRQZ 是一款基于iCoupler? 技術的5.7kVRMS 四通道數字隔離器。

性能：

高共模瞬態抑制：180kV/μs（典型值）

低傳播延遲

6.2ns典型值（10ns最大值），用于5V操作

低動態功耗：<1.65mA/通道（1Mbps時）

安全和法規批準

UL認證：5700VRMS，持續1分鐘，符合UL 1577標準

VDE符合性證書（申請中）

DIN V VDE V 0884-11（VDE V 0884-11）：2017-01

VIORM = 1173V峰值

增強浪涌隔離電壓：10000V（峰值）

CSA認證，符合IEC 62368-1和IEC 61010-1（進行中）

TüV Süd認證，符合EN 62368-1標準（進行中）

CQC認證，符合GB4943.1-2022標準（進行中）

高度抑制輻射和傳導噪聲

2.25V至5.5V電平轉換

保證最大數據速率：150Mbps（5V工作電壓）

+125°C高溫運行

±8kV IEC 61000-4-2 ESD保護（整個隔離柵）

輸入/輸出引腳上±5kV HBM ESD保護

防故障高 (E1) 或低 (E0) 選項

16引腳、符合RoHS的SOIC封裝

向后兼容

ADuM1400/ADuM1401/ADuM1402

ADuM2400/ADuM2401/ADuM2402

ADuM140E/ADuM141E/ADuM142E

ADuM240E/ADuM241E/ADuM242E

符合汽車應用類AEC-Q100標準

介紹：

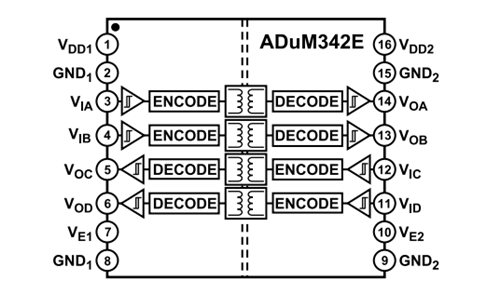

ADuM342E 是基于 ADI 公司 iCoupler? 技術的四通道數字隔離器。這些隔離元件結合了高速、互補金屬氧化物半導體 (CMOS) 和背對背單片空芯變壓器技術，可提供出色的性能特性，并滿足 5Mbps 的 CISPR 32/EN 55032 B 類限制。在 5V 運行時，最大傳播延遲為 10ns，脈寬失真低于 3ns。在最大 3.0ns 時，通道匹配是緊密的。

ADuM342E 數據通道是獨立的，具有多種配置，耐受電壓額定值為 5.7kV RMS。這些套件在 2.25V - 5.5V 之間的電源電壓（任意一端）下工作，兼容更低的電壓系統，支持跨隔離柵的電壓轉換功能。

提供兩個不同的故障安全選項，在未接入輸入電源時，輸出可轉換為預定狀態。
