ADC12DJ5200ALREP器件是TI的一款10.4GSPS 單通道或 5.2GSPS 雙通道 12 位射頻采樣模數轉換器 (ADC)。

應用：

? 寬帶數字轉換器

? 電子戰（信號情報、電子情報）

? 衛星通信 (SATCOM)

? 射頻采樣軟件定義無線電 (SDR)

產品介紹：

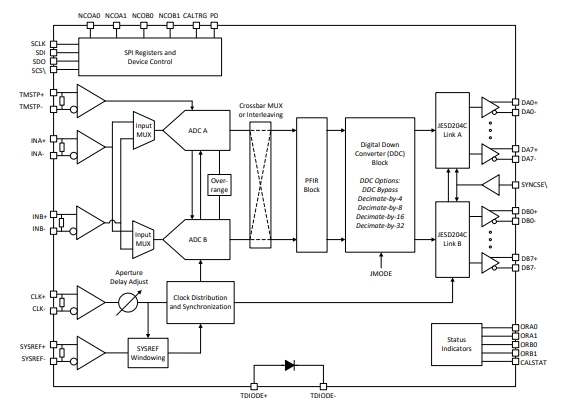

ADC12DJ5200ALREP 器件是一款射頻采樣千兆采樣模數轉換器 (ADC)，可對從直流到 10GHz 以上的輸入頻率進行直接采樣。ADC12DJ5200-EP 可配置為雙通道 5.2GSPS ADC 或單通道 10.4GSPS ADC。支持高達 10GHz 的可用輸入頻率范圍，可對頻率捷變系統的 L、S、C 和 X 頻帶進行直接射頻采樣。

ADC12DJ5200-EP 使用具有多達 16 個串行通道的高速 JESD204C 輸出接口，支持高達 17.16Gbps 的線路速率。通過 JESD204C 子類 1 支持確定性延遲和多器件同步。JESD204C 接口可進行配置，對線路速率和通道數進行權衡。支持 8b/10b 和 64b/66b 數據編碼方案。64b/66b 編碼支持前向糾錯 (FEC)，可改進誤碼率。此接口向后兼容 JESD204B 接收器。

無噪聲孔徑延遲調節和 SYSREF 窗口等創新的同步特性可簡化多通道應用的系統設計。提供可選的數字下變頻器 (DDC)，以便將數字信號頻譜下變頻到基帶信號并降低接口速率。可編程 FIR 濾波器可實現片上均衡。

特性：

? 高可靠性增強型產品：

– 受控基線：一個封裝測試廠、一個制造基地、更長的產品生命周期、更長的產品變更通知周期和產品可追溯性

? ADC 內核：

– 12 位分辨率

– 單通道模式下的采樣率高達 10.4GSPS

– 雙通道模式下的采樣率高達 5.2GSPS

? 性能規格：

– 本底噪聲（–20dBFS，VFS = 1VPP-DIFF）：

? 雙通道模式： –151.8dBFS/Hz

? 單通道模式： –154.4dBFS/Hz

– ENOB（雙通道，F(xiàn)IN = 2.4GHz）：8.6 位

? VCMI 為 0V 時的緩沖模擬輸入：

– 模擬輸入帶寬 (-3dB)：8GHz

– 可用輸入頻率范圍：> 10GHz

– 滿量程輸入電壓（VFS，默認值）：0.8VPP

? 無噪聲孔徑延遲 (tAD) 調節：

– 精確采樣控制：19fs 步長

– 簡化同步和交錯

– 溫度和電壓不變延遲

? 簡便易用的同步特性：

– 自動 SYSREF 計時校準

– 樣片標記時間戳

? JESD204C 串行數據接口：

– 最大通道速率：17.16Gbps

– 支持 64b/66b 和 8b/10b 編碼

– 8b/10b 模式兼容 JESD204B

? 可選數字下變頻器 (DDC)：

– 4 倍、8 倍、16 倍和 32 倍復雜抽取

– 每個 DDC 均具有四個獨立的 32 位 NCO

? 峰值射頻輸入功率 (Diff)：+26.5dBm（+27.5dBFS，560x 滿量程功率）

? 可實現均衡的可編程 FIR 濾波器

? 功耗：4W

? 電源：1.1V、1.9V
